公司新聞瑞馬官方發(fā)布的最新動(dòng)態(tài)或消息，為您提供關(guān)于瑞馬公司的第一手資訊.
這些盤(pán)條酸洗磷化常見(jiàn)工藝問(wèn)題，解決生產(chǎn)98%的難題
發(fā)布時(shí)間：2025-07-11 瀏覽量：309

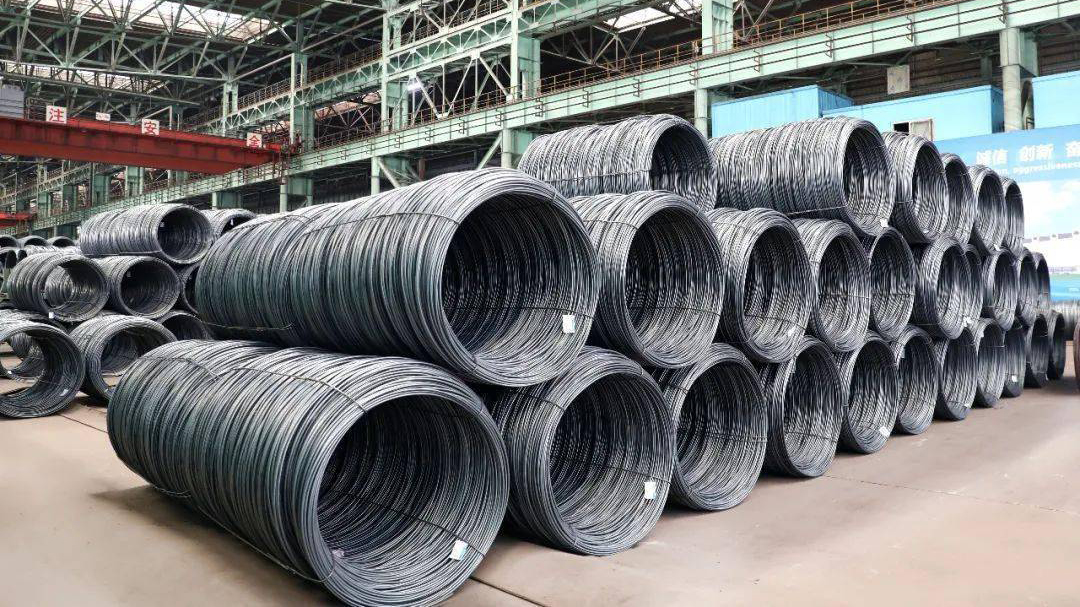

盤(pán)條磷化層的不穩(wěn)定性，表現(xiàn)為膜層分布不均、局部缺失、附著強(qiáng)度不足、易發(fā)生脫落以及色澤異常等問(wèn)題，是工藝領(lǐng)域中較為普遍的現(xiàn)象。這些問(wèn)題通常由多種因素共同作用所致，以下列舉了主要成因及其分析路徑。
一、前處理不徹底或不規(guī)范
① 油污清除不徹底：盤(pán)條表面存留的拉拔油、潤(rùn)滑油、防銹油以及污漬等有機(jī)物質(zhì)未能得到充分清除。這些油污妨礙了磷化液與盤(pán)條基體的直接接觸，從而導(dǎo)致磷化反應(yīng)受阻，形成局部區(qū)域無(wú)磷化膜、磷化膜薄弱或結(jié)構(gòu)疏松。
解決方案：核查脫脂槽內(nèi)的濃度、溫度及處理時(shí)間是否適宜；確認(rèn)脫脂劑是否因老化而失去效能；確保水洗過(guò)程徹底，以避免油污隨水帶入后續(xù)加工環(huán)節(jié)。
② 酸洗過(guò)度或不足：酸洗不足導(dǎo)致盤(pán)條表面氧化皮未除凈，影響磷化反應(yīng)，形成不連續(xù)膜層。酸洗過(guò)度則引起過(guò)腐蝕、表面粗糙和碳富集，難以形成均勻磷化膜，碳富集區(qū)無(wú)法磷化。
解決方案：核查酸洗槽內(nèi)的濃度、溫度及處理時(shí)間是否適宜；監(jiān)測(cè)酸液中是否鐵離子濃度過(guò)高，若此情況發(fā)生，則需定期更換或再生酸液；確保酸洗后的水洗過(guò)程徹底，以避免殘留的酸液對(duì)磷化槽造成污染。
③ 水洗不充分：除油、酸洗、磷化后水洗不徹底，將影響后續(xù)處理效果。除油后水洗不凈，會(huì)污染酸洗槽，影響磷化槽；酸洗后水洗不凈，會(huì)破壞磷化液平衡，導(dǎo)致磷化膜質(zhì)量下降；磷化后水洗不凈，可能引起白斑、銹蝕等問(wèn)題。
解決方案：檢查各水洗槽的水質(zhì)（硬度、清潔度）、水流量（溢流情況）、水洗時(shí)間；定期更換水洗水。

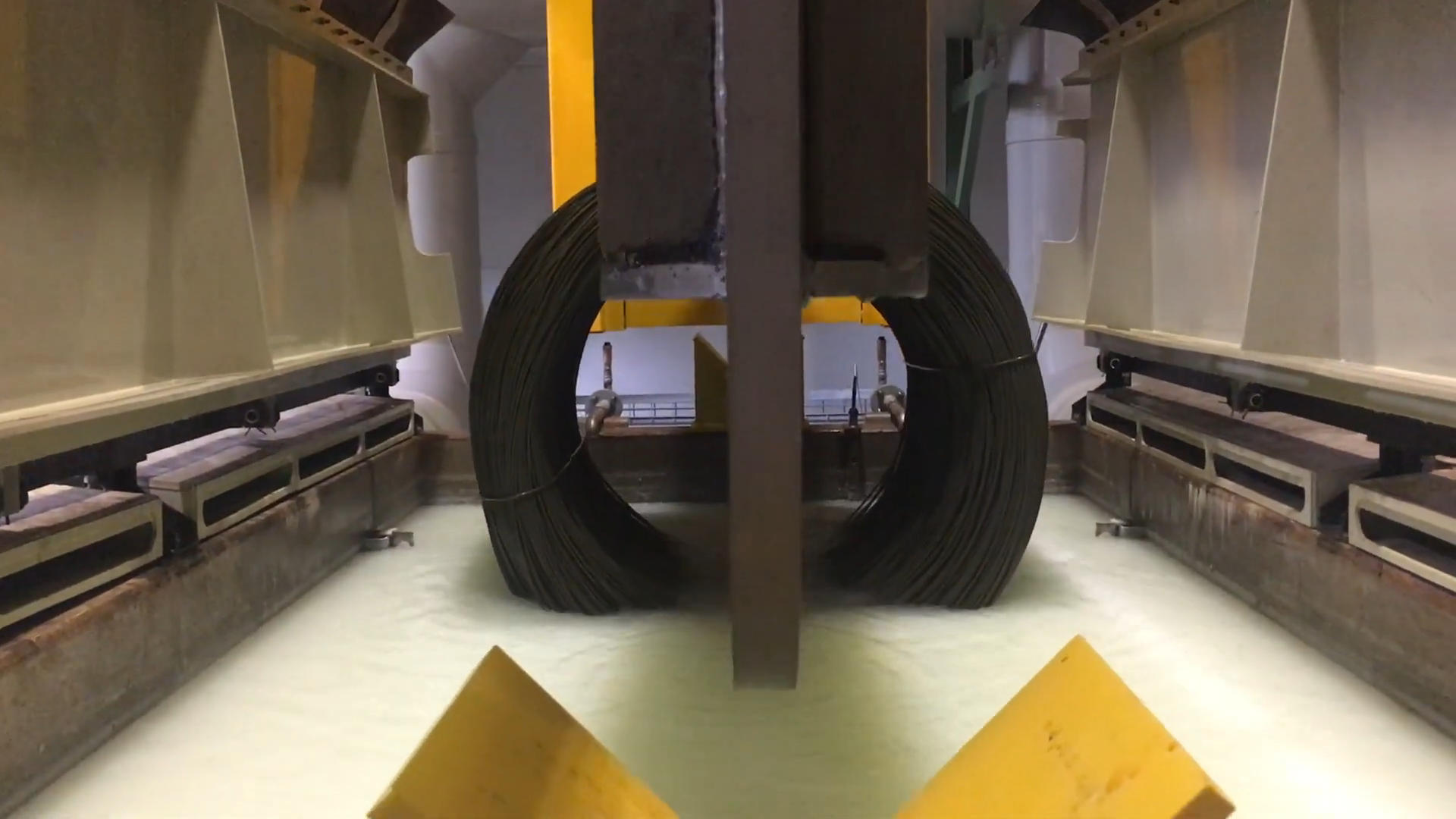

二、磷化工藝參數(shù)控制不當(dāng)
① 溫度：過(guò)低會(huì)導(dǎo)致磷化反應(yīng)速度慢，膜層薄、不連續(xù)、結(jié)晶粗大、附著力差；過(guò)高會(huì)導(dǎo)致反應(yīng)過(guò)快，結(jié)晶粗大、疏松多孔，沉渣增多，膜層質(zhì)量差，甚至導(dǎo)致部分成分分解失效；波動(dòng)大會(huì)導(dǎo)致膜層厚度和結(jié)晶狀態(tài)不均勻。
解決方案：檢查加熱系統(tǒng)、溫度計(jì)校準(zhǔn)、槽液溫度均勻性。
② 時(shí)間：過(guò)短會(huì)導(dǎo)致反應(yīng)不完全，膜層薄、不連續(xù)、耐蝕性差；過(guò)長(zhǎng)會(huì)導(dǎo)致沉渣增多，膜層可能變厚但結(jié)晶變粗，附著力反而下降，甚至局部溶解。
解決方案：檢查生產(chǎn)線速度與浸漬（或噴淋）時(shí)間是否匹配。
③ 游離酸度與總酸度比例影響磷化反應(yīng)：游離酸度過(guò)高，抑制反應(yīng)，成膜慢且薄，金屬溶解加劇，沉渣多；過(guò)低則反應(yīng)過(guò)快，結(jié)晶粗大，附著力差；總酸度過(guò)低，膜層薄，覆蓋力差；過(guò)高則膜層厚，結(jié)晶粗糙，沉渣多；FA/TA比值關(guān)鍵，不同磷化體系和溫度要求特定FA/TA范圍，比值過(guò)大反應(yīng)慢，過(guò)小則反應(yīng)快且粗糙。
解決方案：此為關(guān)鍵監(jiān)控指標(biāo)！務(wù)必依照磷化液供應(yīng)商所提供的工藝參數(shù)，定期進(jìn)行檢測(cè)（通常為每班次或更頻繁），并據(jù)此調(diào)整總酸度與游離酸度。確保滴定方法及試劑的準(zhǔn)確性。
④ 促進(jìn)劑濃度：濃度不足導(dǎo)致反應(yīng)速度慢，膜層薄、不均勻，可能產(chǎn)生“彩膜”或“黃銹”，沉渣增多； 濃度過(guò)高導(dǎo)致反應(yīng)過(guò)于劇烈，產(chǎn)生大量沉渣，膜層結(jié)晶粗大、疏松、多孔，附著力差。
解決方案：定期檢測(cè)促進(jìn)劑濃度（通常是測(cè)量“促進(jìn)劑點(diǎn)數(shù)”或“氣點(diǎn)”），按工藝要求添加補(bǔ)充。

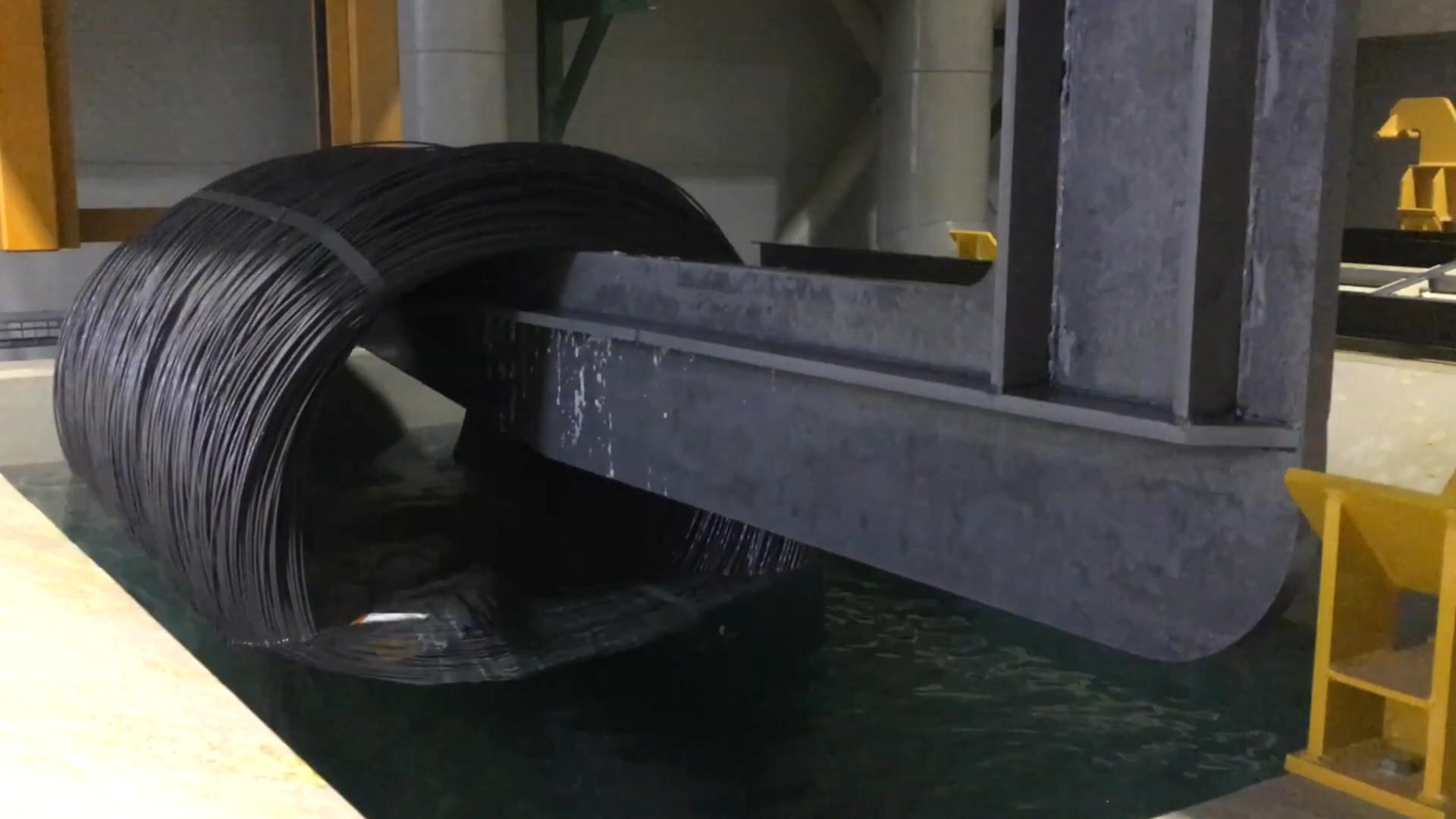

三、磷化液成分失衡或污染
① 槽液老化：長(zhǎng)期使用后，有效成分消耗，副產(chǎn)物積累，成膜能力下降，膜層質(zhì)量變差，沉渣增多，工藝參數(shù)調(diào)整困難。
解決方案：定期分析槽液成分，監(jiān)控雜質(zhì)離子含量，特別是Fe2?/Fe3?。根據(jù)結(jié)果，適時(shí)更換槽液。
② 成分比例失衡：補(bǔ)充未按比例或引入破壞平衡物質(zhì)，導(dǎo)致FA/TA失衡及關(guān)鍵離子比例失調(diào)，膜層性能不穩(wěn)定。
解決方案：務(wù)必依照供應(yīng)商提供的指導(dǎo)原則精確補(bǔ)充，優(yōu)先選擇已經(jīng)調(diào)配好的復(fù)合型補(bǔ)充劑。避免任意添加單獨(dú)的成分。
③ 雜質(zhì)離子污染：來(lái)源包括前處理引入的Cl?、SO?2?、Al3?、Si??，水源中的Ca2?、Mg2?，以及設(shè)備腐蝕產(chǎn)生的Fe3?。Cl?和SO?2?導(dǎo)致膜層多孔和耐蝕性差；Al3?和Si??抑制磷化反應(yīng)；Ca2?和Mg2?形成白色硬垢；Fe3?含量過(guò)高標(biāo)志磷化液老化，造成膜層粗糙、多孔、發(fā)紅、附著力差。
解決方案：定期進(jìn)行雜質(zhì)離子含量的檢測(cè)。強(qiáng)化預(yù)處理階段的水洗程序，采用去離子水或軟化水來(lái)配置槽液以及作為水洗用水。及時(shí)清除沉積的雜質(zhì)。
磷化層的不穩(wěn)定性構(gòu)成了一個(gè)系統(tǒng)性問(wèn)題，必須從多個(gè)維度進(jìn)行細(xì)致的排查，包括人員、設(shè)備、材料、方法和環(huán)境。前處理的質(zhì)量、磷化液參數(shù)的精確控制（特別是酸堿平衡）以及磷化液自身的健康狀況（包括其成分和雜質(zhì)含量）是三個(gè)至關(guān)重要的環(huán)節(jié)。建議從這些方面著手，逐一排查潛在的原因。若問(wèn)題依舊存在，建議聯(lián)系磷化液供應(yīng)商的技術(shù)支持團(tuán)隊(duì)，以便進(jìn)行現(xiàn)場(chǎng)診斷和槽液分析。
徐州瑞馬智能技術(shù)股份有限公司是一家致力于金屬表面處理涂層裝備的國(guó)家級(jí)高新技術(shù)企業(yè)。其中酸洗磷化板塊包括酸洗磷化、酸洗皂化、酸洗鈍化、酸洗助鍍、化學(xué)鍍等表面處理裝備?？筛鶕?jù)工件特性和工藝需求實(shí)現(xiàn)產(chǎn)線的自動(dòng)化、可視化、信息化及綠色化，并提升生產(chǎn)效率及產(chǎn)品質(zhì)量、降低生產(chǎn)成本，助力企業(yè)實(shí)現(xiàn)綠色可持續(xù)發(fā)展。
